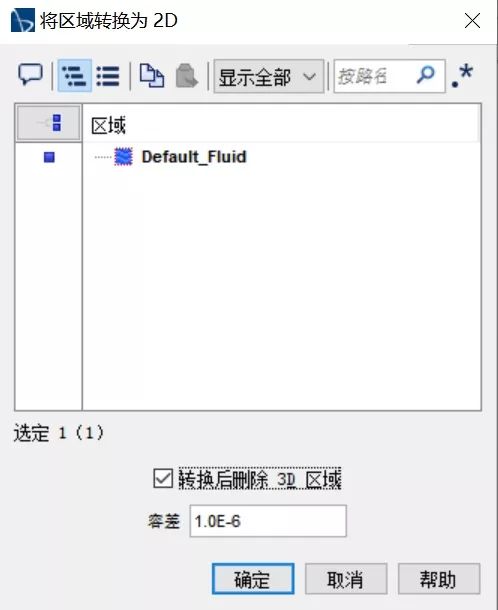

点击文件-导入-导入体网格，将tank模型导入到当前的几何场景窗口中，本次例子中，为了便于观察，将3D图形转换为2D图形处理，点击网格-转换为二维，选择当前区域，并选择转换后删除3D区域，点击确定。

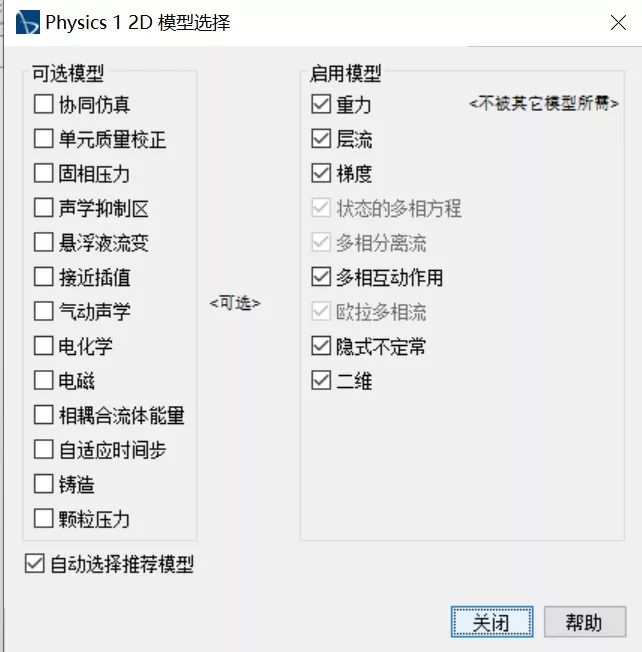

在左边对象树中，选择连续体-物理1 2D，右键，选择模型，选择下图中所启用的模型。

选择连续体-物理1 2D-模型-欧拉多相流-欧拉相，点击右键，选择新建，命名为"water"，点击模型，右键选择模型，将液体、恒密度选上，点击关闭。

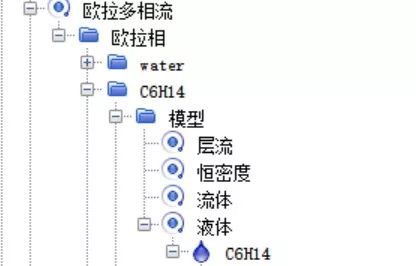

再新建一个欧拉相，命名为“C6H14”，模型与“water”一样，点击C6H14-模型-液体-水，点击右键，选择代替为，选择 C6H14，点击确定。

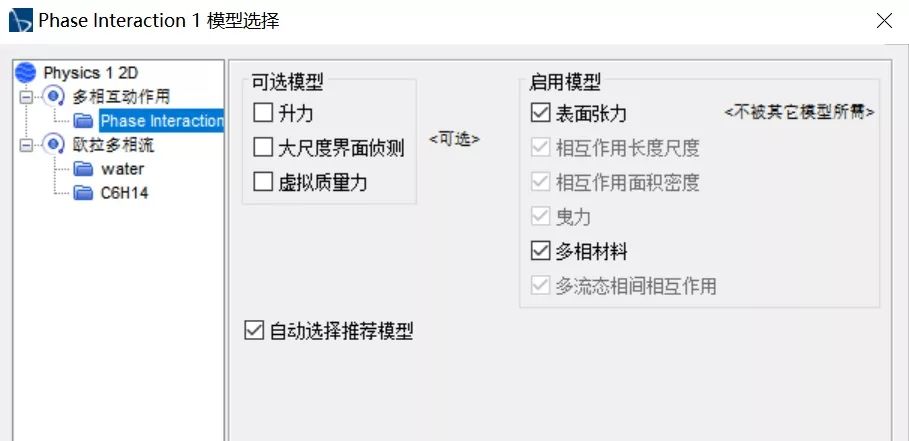

在物理1 2D-模型-多项互动作用-相见相互作用，点击右键，新建。在阶段1-模型中，右键选择模型，选择多流态相间互相作用、曳力、多相材料、相互作用长度尺度、相互作用面积密度和表面张力。

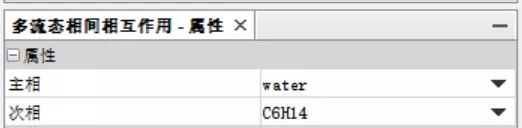

选择多流态相间相互作用，在属性栏中，将主相选择为“water”，次相选择“C6H14”。

为了能够达到直观的效果，我们将两种不同的液体分别处于两端，由于水的密度大于正乙烷，我们将水的体积分数开始建立于上层，而正乙烷则在下层。因此根据下列函数，对“water”和“C6H14”的体积分数建立一个独自的函数。

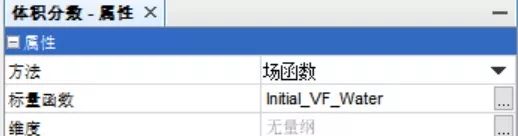

在连续体-物理1 2D-模型-欧拉多相流-欧拉相 -  “water”-初始条件-体积分数中。方法改为场函数，标量函数选择为自定义的水体积分数的初始值。

另一个欧拉相模型与上述操作一致。

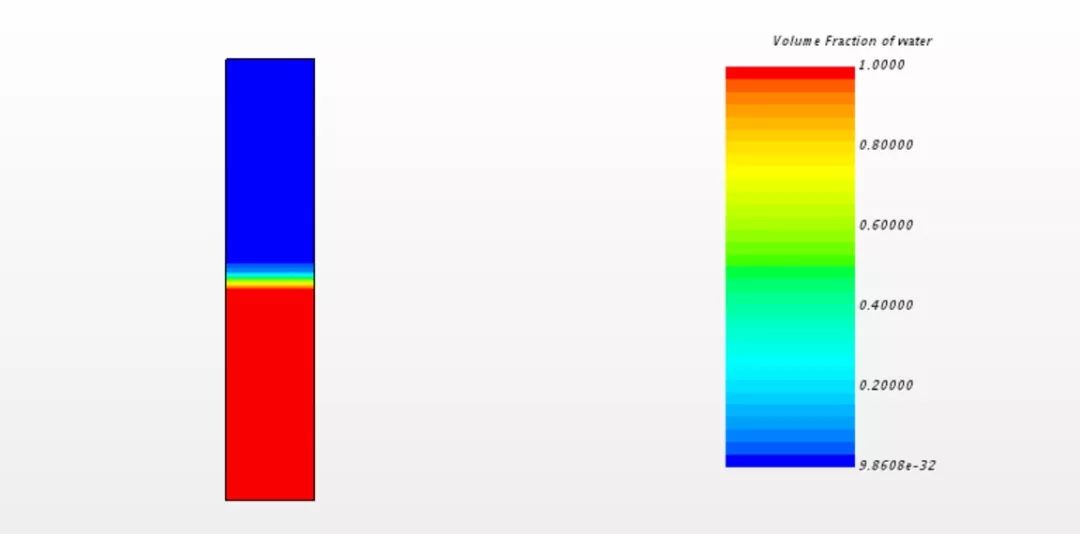

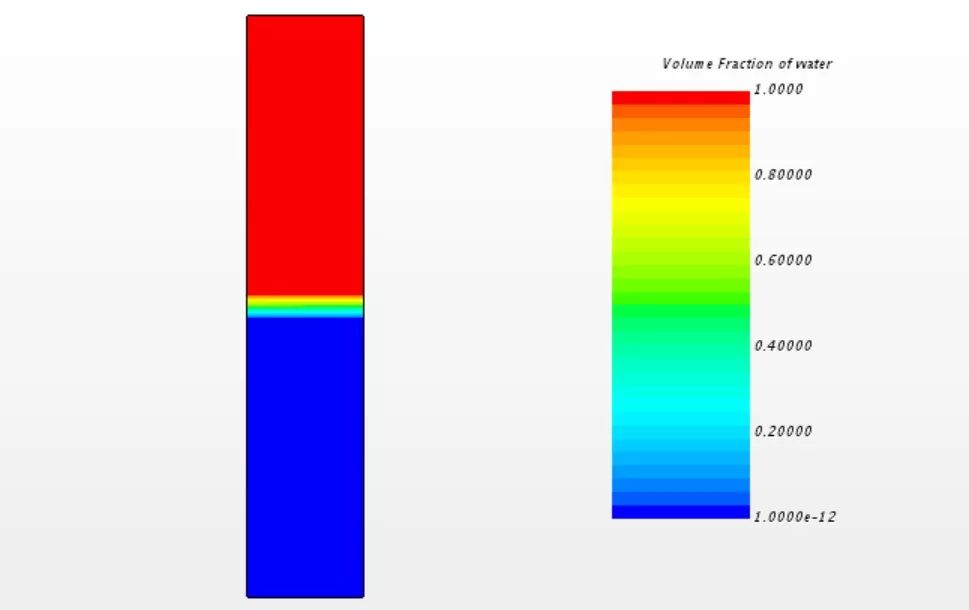

此时我们可以点击初始化求解，可以得到以下视图。

点击停止标准-最大物理时间，将属性中最大物理时间设置为100s。

在场景中，新建一个标量场景，选择场景-标量场景1-显示器-标量1-零部件中选择区域模型。之后选择标量1-标量场，其属性函数选择水的体积分数。

之后点击求解工具栏中的运行，其停止条件则是由停止标准中决定，也就是100s的物理时间，当符合停止标准中的条件时，便可得出自己想要定义的结果。

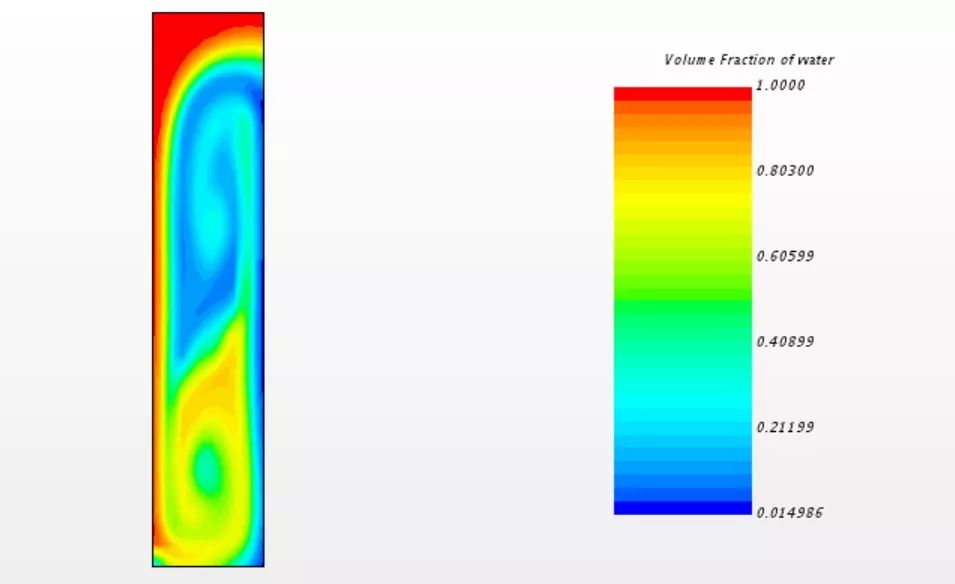

最终本次操作可得到以下的结果。
