分割修剪

功能概述

分割修剪功 能 ，可快速做分割修剪的操作，减少繁琐的操作，提高工作效益;
使 用方法
点击【分割修剪】功能。
选择【平面修剪】
选择红色的平面
参数选项
提供4种分割方式：【平面分割】、【X方向分割】、【Y方向分割】和【Z方向分割】，【平面修剪】，以平面对实体进行修剪;

批量电极图纸

功能概述
批量电 极图纸功能，批量自动产生电极火花图纸，智能准确无误的标数，节省手工出图的大量时间，并且图纸数据信息准确无误;
使用方法
点击【批量电极图纸】功能，选取1个电极碰数深度。
框选电极和工件

电极刀路

功能概述
电极刀路功能，用于快速自动产生电极刀路，通过选择加工方案，一键生成电极刀路，无需繁琐的操作;
使用方法
进入加工环境，选择【AutoCAM_GOHOPE】模板。
点击【电极刀路】功能

参数选项

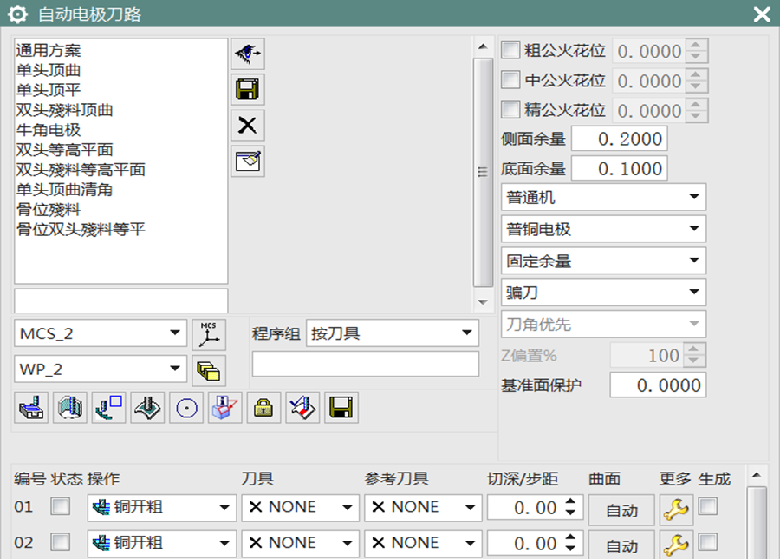

点击【电极刀路】功能，调出功能界面如图所示;

中心线

功能概述
中心线功能，选择实体，可快速在实体中心表面创建中心线，或实体任一点创建中心线，并将坐标定义在中心线位置，方便自动出火花图纸，作为标注原点;
使用方法
【实体中心】

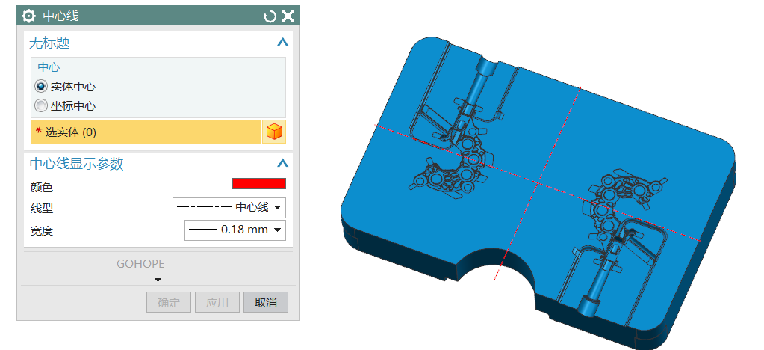

点击【中心线】功能，调出功能界面如图所示。
选择【实体中心】，选择要定义中心线的实体，关于线条的颜色、线型、宽度可自定义


面颜色

功能概述
面颜色功能，可自动或手工定义电极颜色，自动分析角度定义电极颜色，通过颜色直观辨认电极表面角度，从而归类哪些表面用于什么加工方法或使用什么刀具加工;
使用方法

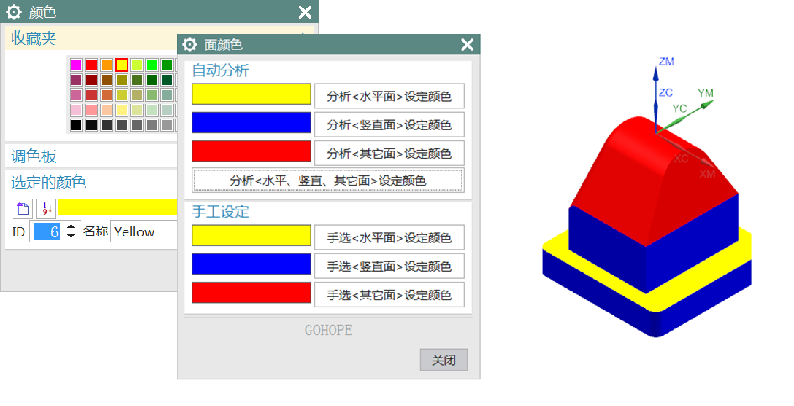

点击【面颜色】功能，调出功能界面如图所示。
点击左边的颜色方框，可定义颜色


批量删除电极信息

功能概述
 批量删除电极信息 功能，可批量删除电极信息，方便重新定义电极属性;
使用方法

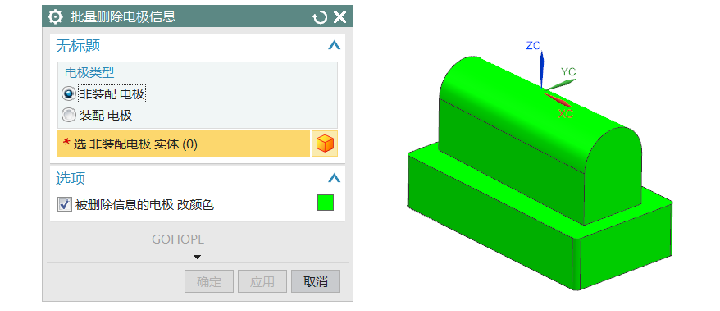

点击【批量删除电极信息】功能，调出功能界面如图所示。
选择【非装配】选项。
选择实体。
勾选【被删除信息的电极 改颜色】选项，方便识别是否删除成功。
点击【应用】，实现快速批量删除电极信息，方便重新定义电极信息

参数选项
【电极类型】选项，分为两种类型;

移动实体

功能概述
动实体功能，可快速移动实体到中心顶点、中心底点、或者任一指定点，快速翻转、平移、旋转实体，将实体放到指定的位置，方便分析数据与加工坐标定义使用;
使用方法
移动实体功能，分为【翻转】、【平移】、【旋转】三种操作方式。

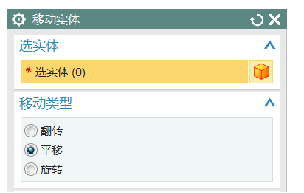

点击【移动实体】功能，调出功能界面如图所示。
选择【翻转】选项，选择实体，点击【翻转铜公】。完成翻转铜公，实现快速翻转实体到指定位置，便于分析与加工坐标定义

批量输出X_T

功能概述
批量输出X_T功能，可框选所有电极，批量输出选到的电极，并将电极自动翻转移动到四边中心顶点的位置，便于进行编程工作;
使用方法
点击【批量输出X_T】功能，调出功能界面如图所示。
选择输出类型，定义是否偏置，框选所有电极

形电极碰数点

功能概述
异形电极碰数点功能，可快速定义异形电极的EDM图纸碰数点，定义碰数点使得异形的电极也可以达到自动出图的目的;
使用方法

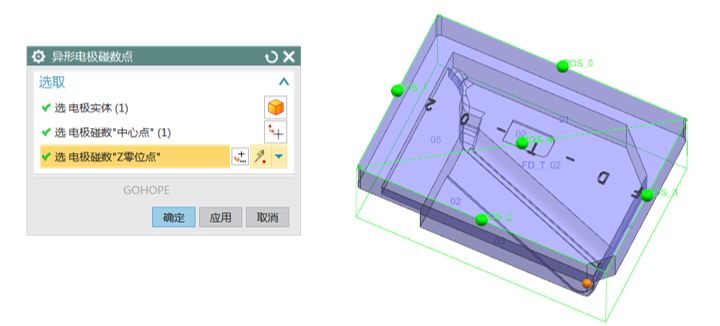

点击【异形电极碰数点】功能，选取电极实体选取想要的点

压平3D线

功能概述
压平3D线功能，可选择实体一个表面或一组表面，定义平面，将选到的表面边线压平投影到平面，压平的3D线，可用于编程时作为修剪边 界，控制刀轨生成范围;
使用方法
点击【压平3D线】功能，调出功能界面如图所示；
选择一个表面或者一组表面，设定Z深度数值；
点击【确定】，可将表面边线投影到平面，最终实现快速创建编程辅助边界线，提高编程效率


建立圆鼻刀

功能概述
建立圆鼻刀功能，可批量建立常见圆鼻刀在机床视图中，不再需要每把刀具都用常规的建立方法，减少创建时间，避免常规建立出现刀具名称与刀具直径、R角不一致的情况;
使用方法

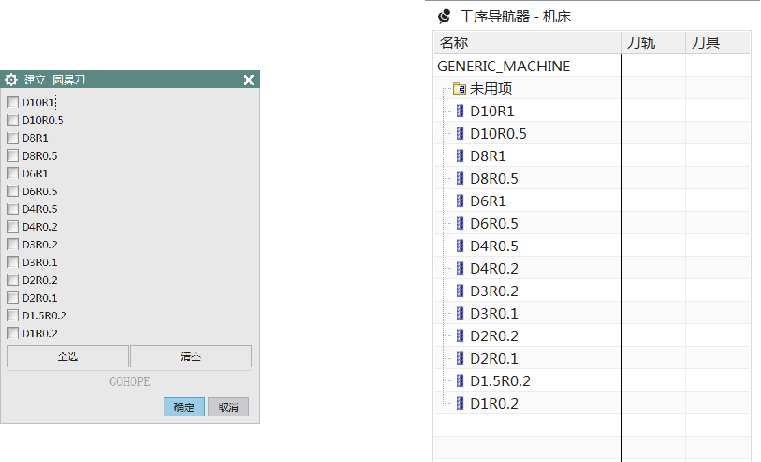

点击【建立圆鼻刀】功能，调出功能界面如图所示。

电极刻字

功能概述
电极刻字功能，可快速给电极顶面与侧面刻字，电极刻字可以直观的查看电极的名称;
使用方法
点击【批量电极刻字（用电极实体名字）】功能，选取多个电极批量刻字
点击【单个电极刻字（用电极实体名，可选刻字面）】功能，选取单个电极刻字

批量创建或编辑程序组

功能概述
批量创建或编辑程序组功能，可在CAM环境下【工序导航器】-【程序顺序】中批量创建程序组或者批量编辑程序组，NX默认创建程序组功能，操作太过繁琐，通过二次开发功能快速创建与编辑程序组;
使用方法

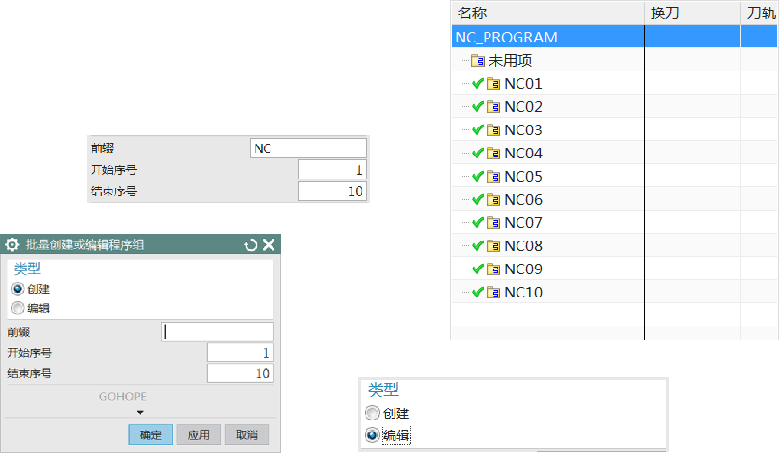

点击【批量创建或编辑程序组】功能，调出功能界面,如图所示。从类型中选择【创建】。设置前缀名称与序号

查询尺寸

功能概述
查询尺寸功能，选择实体，可快速查看实体最大外形长、宽、高尺寸，在编程前，做尺寸分析判断选择刀具大小;
使用方法
点击【查询尺寸】功能，调出功能界面；
选择实体，根据实体确定坐标系方向，最终实现快速查看实体最大外形尺寸。
参数选项
点击【查询尺寸】功能，调出功能界面如图所示，【确定坐标系】选项，可以定义坐标系方向，查询尺寸的方向以坐标系方向为参考;

电极订料单

功能概述
电极订料单/电极采购单功能，通过选择需要订料或者采购的电极，自动生成BOM表（Excel表格），包含电极尺寸、重量等信息，用于订料与采购使用;
使用方法
点击【电极订料单/电极采购单】功能，设置相应信息，框选所有模型；界面最下面【输出】选项，自动生成电极BOM表。

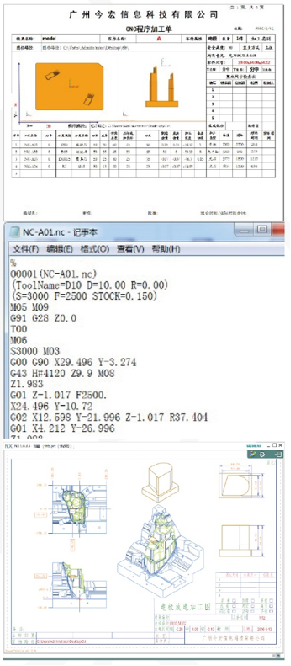

自动生成加工

高效准确
EasyGo提供快速创建电加工程序,同时可拝性自动生成后理NC程序,它不支持创建电加工程序,也支持创建钢料程序;
完整丰富
在程序単中,自动输出加工深度、加工时间、程序名、刀具名称、速和 率等加工信息;
灵活方便
可以输出任意程序,以符合実除工作的需要,例如在改模时,往往只需要 输出其中的部分程序;

自动生成火花图

算法可靠
自动火花程序算法成熟可靠,帮助用自动出完整的火花图纸,尺寸注准确 无,避免尺寸注帯来的返工、甚至度的不良影响,确実提高可 靠性;
自由灵活
在EasyGo中创建火花圏将不受圏束缚,用可将电极放置在任意图, 真正満足数量多(超NX图数量256个)的情况;
直易易懂
图纸中的3D视图可直反映电在日DM的位置与数量,便于操作人快速 读懂图纸;
协调美观
视图、尺寸値、箭和文本的大小以及放置位置,美持调,保了图的规范性;

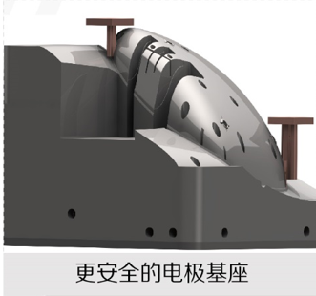

极基座

安全
EasyGo的基座可以自算井調整与零件的距离,智能 理,避免发生干渉,免去師的后顾之忧;
灵活
可以动志修改C角所在象限、定C角大小和R角大小,同时移 除参数功能,可有效減少内存占用,提高运行效率;
人性化
基座面自动透明,便于工程察电极的工作部分;
自动拉伸
対于和基座没有接触的,可自动将面拉伸井合井至基座
