今宏电子期刊 - 第二十六期—01 NX 导出部件使用技巧

编者荐语：


由于三维软件文件之间的互换，常常把3D文件以stp的格式转换出来，导致原本的多个装配文件变为单一的part文件，这种情况需要把part文件重新拆分为部件文件，方便出图。
演示版本：NX1847


Performance

演示步骤

1


拆分演示——打开模型

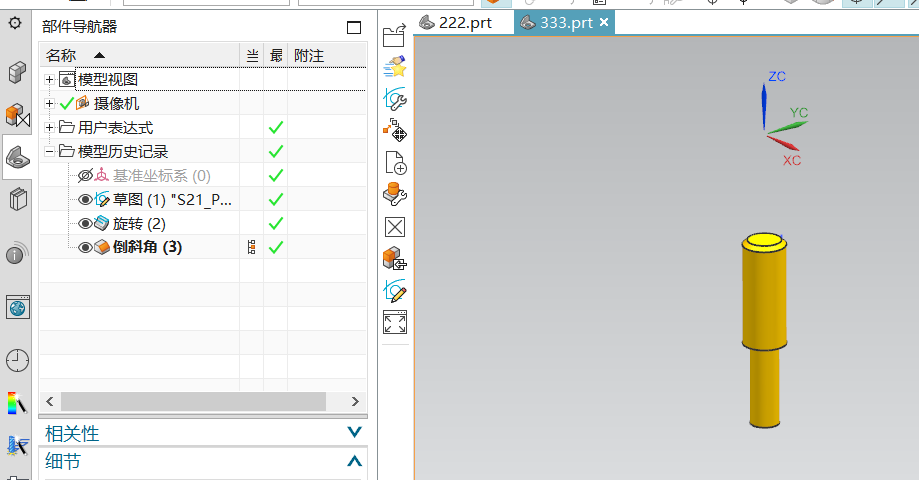

如图1所示，该模型为一个完整的部件

图1


2

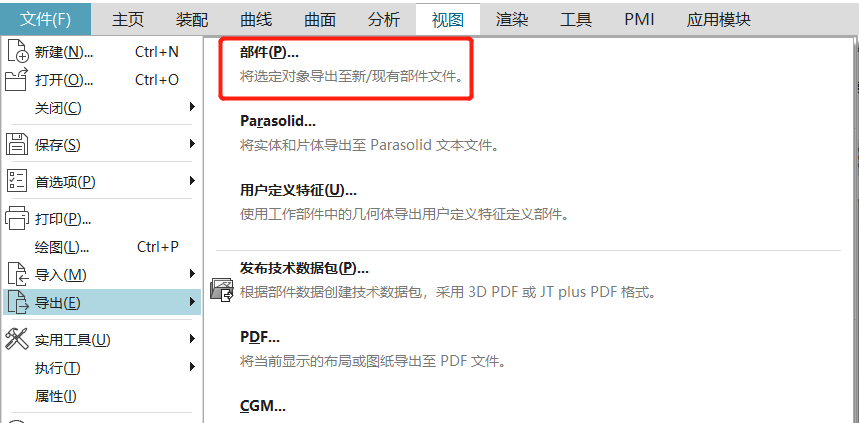

文件——导出——部件

图2

3


选择部件保存

1、指定部件——选择部件保存的名称和位置
2、类选择——点击要保存的实体，可一次性选择多个实体
3、点击确定

图3


4


结果

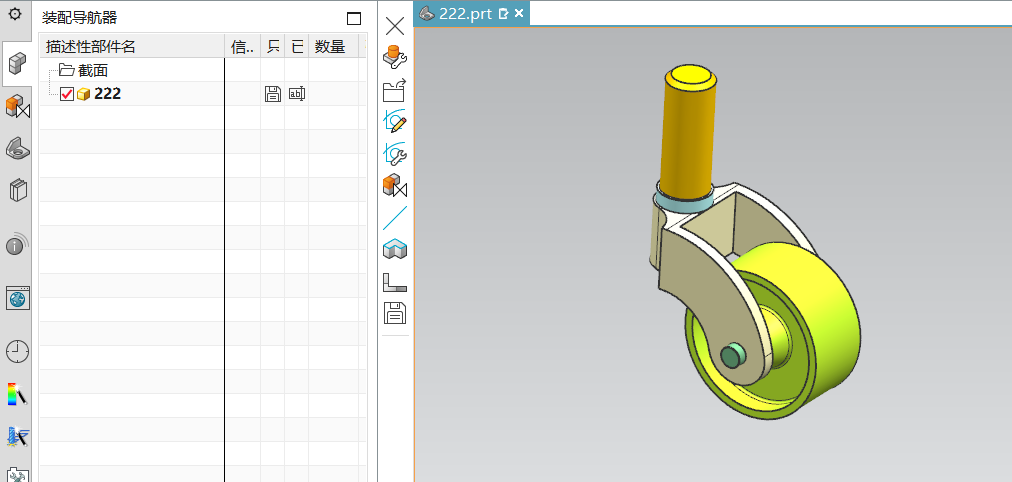

结果如图所示，如果原模型是带参的，另存的部件也是带参的

图4

同理，在装配体中，也能够将多个部件实体合并成同一个部件。

     本期刊内容仅用于演示操作，不同版本的操作有可能有所偏差。以上就是本期的全部内容，想了解其他更详细的应用操作可以给我们留言，期待与您进一步交流。若你喜欢本文，请分享到朋友圈让更多的人看到哦。



转载请注意注明文章来源

- END -

     ▼
