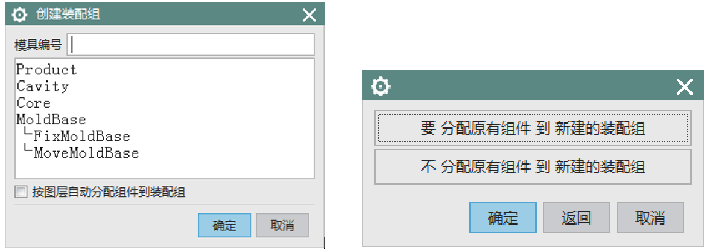

创建装配组

功能概述
利用本工具，可快速建立符合企业标准的装配结构树，并可根据图层自动将数据分配到组件，以便对设计数据进行有效管理;
使用方法
选择列表中的装配结构。如果组件已按照默认的图层放置，则勾选【按图层自动分配组件到装配组】。
点击【确定】，弹出如图示对话框。
选择【要 分配原组件 到新建的装配组】，系统自动按照预配置的装配结构建立结构树
参数选项
提供4种分割方式：【平面分割】、【X方向分割】、【Y方向分割】和【Z方向分割】，【平面修剪】，以平面对实体进行修剪;

平头螺丝工具

功能概述
利用本工具，可在装配或者非装配模式下，安装平头螺丝；也可单独创建螺丝底孔、牙孔和过孔;
使用方法
从螺丝规格下拉列表中，选择规格，例如M6。根据需要，开启或关闭【求差】和【装配】选项。点击【确定】，选择用于安装螺丝的顶面，再选择底面




螺牙孔标注

功能概述
使用本工具需切换到制图模块。
利用本工具，可对螺牙孔进行引线标注，标注信息包含螺牙孔规格、深度、预钻孔直径及其深度;
使用方法
点击【螺牙孔标注】，系统提示选择螺牙孔上的圆弧曲线


在图形窗口中，选择如图示的圆弧曲线。此时鼠标将变成“十字光标”，系统提示选择放置点。在合适的位置点击，放置如图示的标注结果。

顶针定位

功能概述
利用本工具，系统将沿X轴方向快速创建顶针的止转平面，根据需要可建立单侧止转面或平行止转面;
使用方法
点击【顶针定位】工具，弹出如图示对话框
选择合适的定位类型，【一边定位】或者【两边定位】。
定义合适的偏置值。
点击【确定】，结果如图示



创建装配组

功能概述
利用本工具，可快速建立符合企业标准的装配结构树，并可根据图层自动将数据分配到组件，以便对设计数据进行有效管理;
使用方法
选择列表中的装配结构。如果组件已按照默认的图层放置，则勾选【按图层自动分配组件到装配组】。
点击【确定】，弹出如图示对话框。
选择【要 分配原组件 到新建的装配组】，系统自动按照预配置的装配结构建立结构树
参数选项
提供4种分割方式：【平面分割】、【X方向分割】、【Y方向分割】和【Z方向分割】，【平面修剪】，以平面对实体进行修剪;


属性同步

功能概述
在主模型制图模式下，可利用本工具，在图纸部件和主模型部件之间传递属性;
使用方法
点击【属性同步】工具，弹出如图示对话框
选择一种同步方式，【主模型 到 图纸】或者【图纸 到 主模型】。
然后在图形窗口中选择部件。
点击【确定】，即可完成属性的同步

按属性条件装配组件

功能概述
对于定义有特定属性的零件，在添加组件时，将弹出警告，提示为不允许安装;
参数选项
对于不允许安装的零件，可以添加如下属性，这样在安装时将弹出警告，避免错误使用；

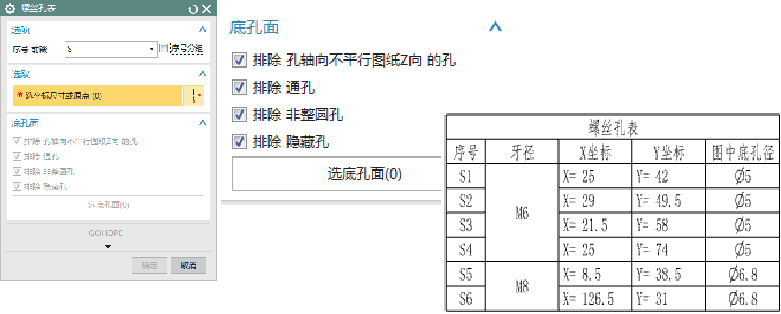

螺丝孔表

功能概述
本工具只能在制图模块下使用。
利用本工具，可以通过快速选择螺纹底孔面，同时基于一系列排除选项，包括排除孔轴向不与Z轴平行、通孔、非整圆孔以及隐藏孔，锁定螺纹孔的范围，以表格形式列出螺纹孔的大小、位置和底孔大小;
使用方法
切换到【制图】模块。
点击【螺丝孔表】图标，弹出如图示的对话框

顶针图纸

功能概述
可根据选定顶针，创建对应的顶针表，内容涵盖顶针直径、顶针长度、杯头直径和杯头长度，以及对应的顶针数量。同时系统也会自动给顶针进行引线标注;
使用方法
点击【顶针图纸】工具，弹出选择对话框。
在图形窗口中，选择如图示的顶针，点击【确定】
系统自动创建图纸，切换到制图模块即可看到图纸效果如图示


重定位

功能概述
在重定位操作中，提供2种模式，分别是移动和复制。它们均包含了4种操作类型，即平移、旋转、镜像和变换。针对每一种操作类型，提供5种使用方式，多达40种平移复制方式，全面满足用户需要;
使用方法

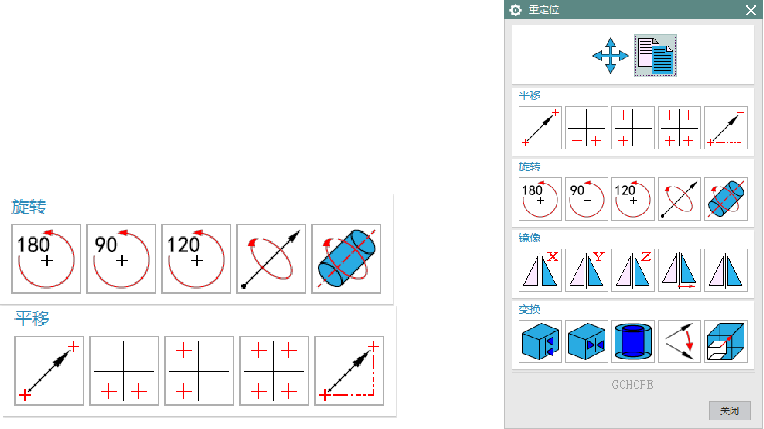

击【重定位】工具，弹出如图示的对话框
指定变换点，即可完成平移或复制的操作
参数选项
提供【点到点平移】、【沿Y轴 点对称平移】、
【沿X轴 点对称平移】、【沿XY轴 点对称平移】和
【XYZ增量】5种操作模式

属性填写

功能概述
可建立新的属性，或者提取选定部件/组件的属性，经过编辑后，赋予给特定的零件;
使用方法

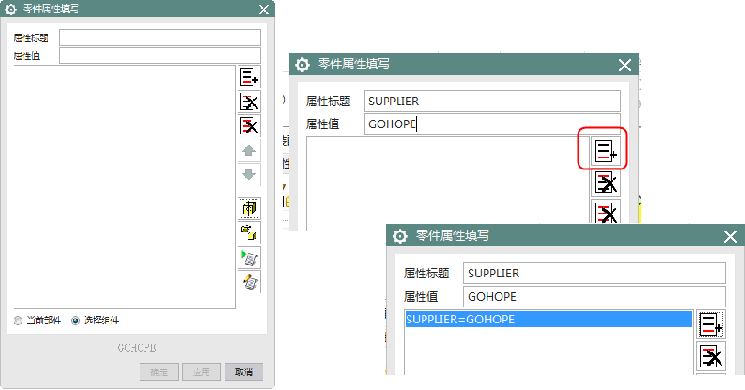

点击【属性填写】，弹出如图示的对话框
输入属性名，例如SUPPLIER，然后在【属性值】中输入GOHOPE，如图示。
点击【增加】图标，即可将新建属性添加到列表中


部件清理

功能概述
可快速清理部件中残留的特征数据，提高零件操作效率。
使用方法
点击【部件清理】，系统自动运行，可查看状态行，系统会提示已清理完成






定义图纸信息

功能概述
定义图纸标题栏的主要信息，包括模具名称、零件名称、零件材质、零件数量、热处理、设计者，以及图纸文件名所包含的后缀名和所用到的制图模板;
使用方法
输入相应的标题栏信息
指定图纸后缀以及模板

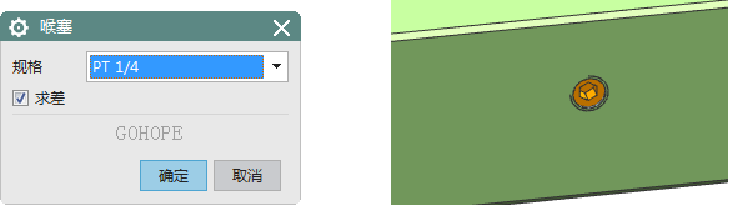

喉塞

功能概述
可快速添加常用的喉塞，规格分别有PT1/16、PT1/8、PT1/4、PT3/8、PT1/2、PT3/4和、PT1等常用规格;
使用方法
从规格列表中选择合适的大小。
根据需要开启【求差】选项。
点击【确定】，弹出选择面对话框。
选择需要安装喉塞的平面，接着弹出【点】对话框。
选择放置点，系统放置如图示的喉塞

参数选项
单个
一次选择一个组件进行编辑。
多个
一次可选择多个组件编辑。
复选框 全部勾选
点击该选项，系统自动选中所有属性的复选框。
复选框 全部不选
点击该选项，系统自动取消选中所有属性的复选框



创建组件

功能概述
利用本工具，可快速将非装配的模具设计结果快速转换为装配结构，在使用时，可指定组件的命名规则，模具编号、零件编号以及零件名称。这对于需要利用单独零件实体建立模具装配的用户非常有用，它加速了操作效率;
使用方法

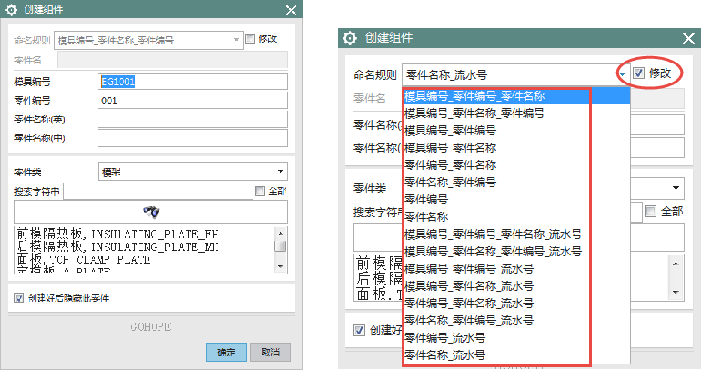

点击【创建组件】工具，弹出如图示的【创建组件】对话框。
如果需要更改命名规则，则勾选【修改】选项，从下拉列表中选择合适的命名方式

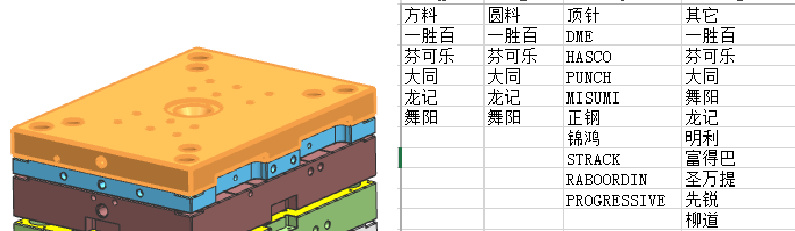

电极订料单

功能概述
利用零件属性工具，可为选定的模具组件定义属性，包括毛坯形状、尺寸及其数量、材料及其供应商、热处理方式等，同时在完成属性定义后，可自动将组件隐藏，便于后续组件的选择;
系统在选择组件后，会根据组件的命名规则，自动填写零件编号和名称，实现继承，避免重复。
使用方法
在图形窗口在，选择需赋予属性的组件。
系统自动填写零件编号、零件中英文名称
在【供应商】中，点击【右键】，从中选择合适供应商


刻字

功能丰富
EasyGo Mold模具设计提供基准标识、运水编号、零件编号以及自定义多行文本等刻字类型;
直观整齐
可通过操作手柄动态平移、旋转文本,实时预览;并可设定沿X向或Y向的对齐方 式,便于获得整齐的刻字效果;

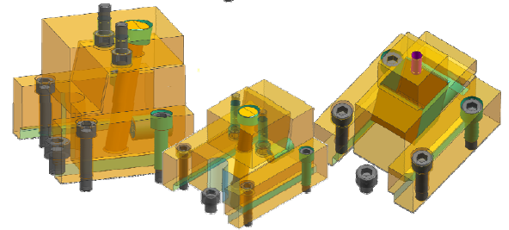

标准件管理

易于扩充
既支持参数化模型,也支持非参数化模型,企业可将已有标准零件快速迁 移到该平台,实现零件库的快速扩充;
使用灵活
既支持以装配形式调用标准件,也支持以非装配形式插人标准件,满足多 种设计习惯的需求;

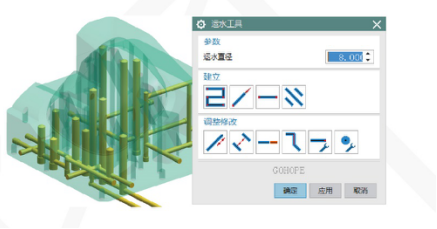

运水工具

功能丰富
提供多种运水创建方式,包括屏幕点连续、点向距离、两点 和从曲线;多种调整修改方式,包括深度调整、间距调整、 修剪、连接、端点样式修改和改直径;
自动调整
可设定运水与型腔/型芯面的Z向距离,快速实现深度方向的精 确调整;亦可设定运水间距值,实现横向调整;


模具零件BOM

高效准确
系统自动读取零件信息,统计零件数量,生成准确而有序的物料 清单,避免以往手动统计带来的错漏,让工程师从繁琐重复的工 作中解脱出来;
按需定制
可根据客户的BOM格式进行定制,满足企业规范化的要求;
