今宏电子期刊 - 第二十六期—02 Teamcenter分类管理及分类使用



分类管理用于对具有系列化设计的零部件，按照分类规则进行分类管理，通过对每类部件设置特定的属性参数，将部件按照不同的特性进行分类。

演示版本：Teamcenter

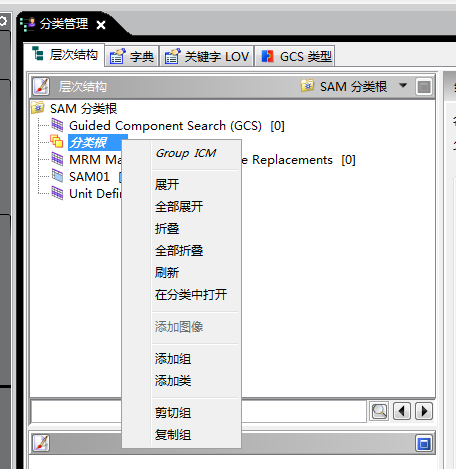

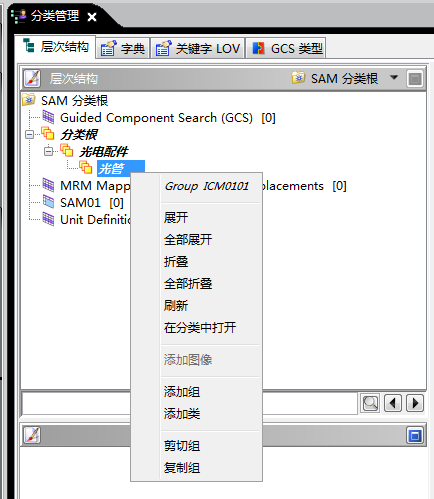

1)       首先选择分类根上任一组节点，右键选择【添加组】，如图示。

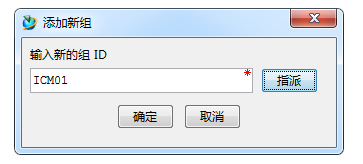

3)    然后输入新组的名称，点击标题栏上【保存】图标保存该设置。

1)    选择相应的组，点击右键，再选择【添加类】，如图示。

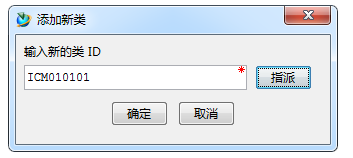

2)   单击【指派】生成ID，点击【确定】。

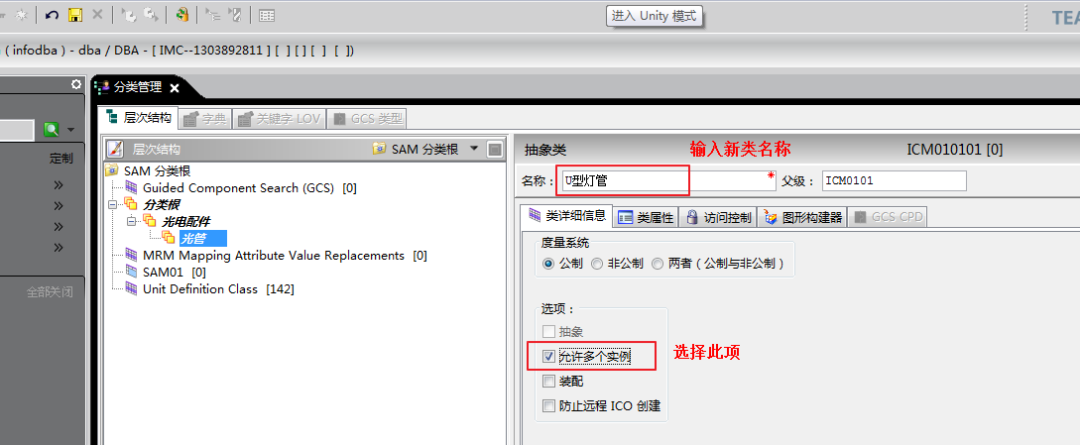

3)    输入新类的名称。对于创建存储类，选择【允许多个实例选项】。如果已经配置了类属性字典，则可以在类属性页面添加相关的属性。如果没有配置，则可以等属性字典配置完成后，再修改编辑类来添加属性。（如何配置类的属性将在后面介绍）

4)    最后点击标题栏上【保存】图标保存该设置。

如果属性字段是关键字LOV（下拉列表型），则需要先配置下拉列表的值。可【关键字LOV】页面进行相关配置。

1)    点击标题栏上【新建实例】图标，开始创建关键字LOV。

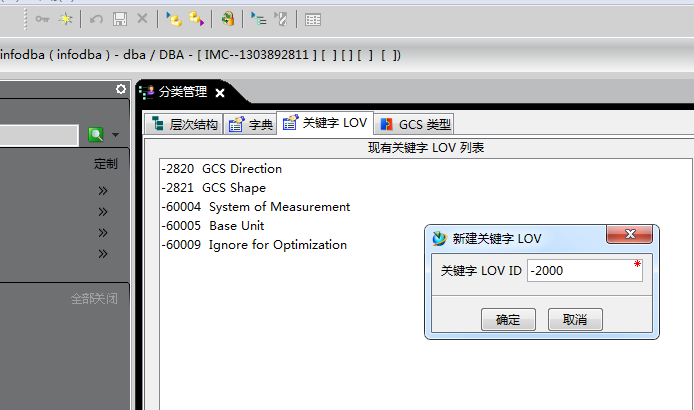

2)     输入关键字LOV ID，该ID以数字组成，并且只能为负整数，如图示。

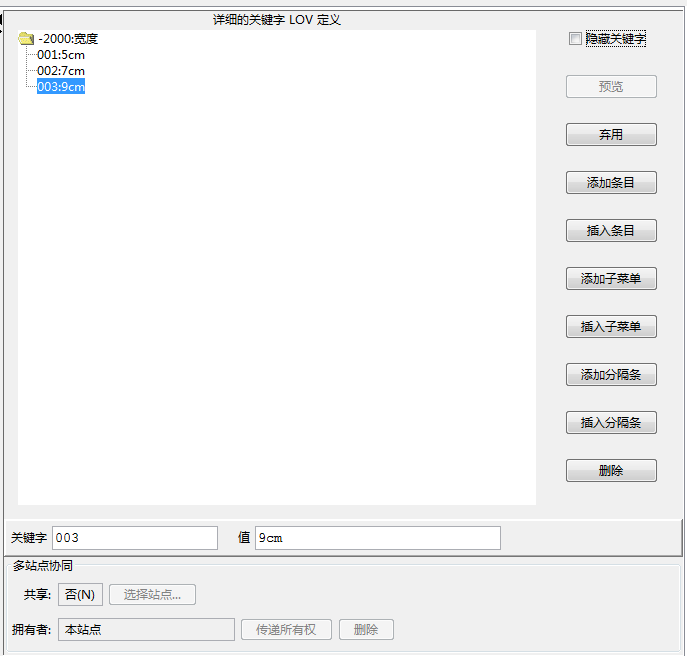

3)   在【详细的关键字LOV定义】区域，使用【添加条目】或者【插入条目】可添加下拉列表里的下拉值。选择树形结构上的行，然后在下面的输入关键字/ID和输入值。要注意的是，LOV的树形结构上不能有“？”字符，否则不能保存。

4)   最后点击标题栏上【保存】图标保存该设置。

类创建完成后，还必须要创建类的属性。类属性设置在【字典】选项页面上进行。

1)    点击【字典】选项卡，打开字典页面。

2)    点击标题栏上【新建实例】图标，开始创建属性。

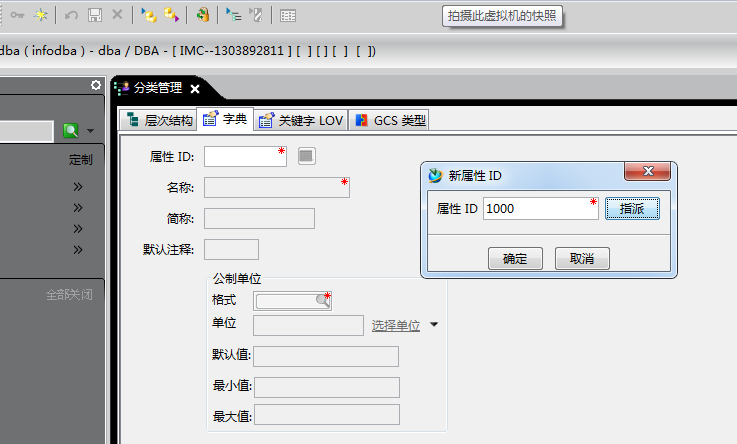

3)       输入新属性ID，该ID以数字组成，可用【指派】按钮，系统自动分配属性ID，如图示。

4)    输入该属性的名称。

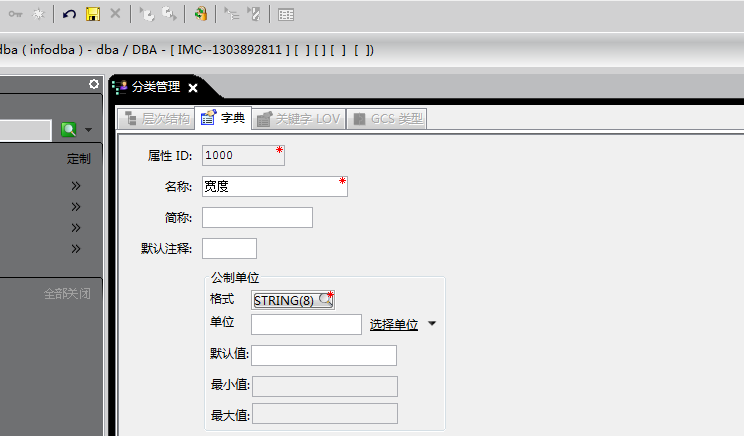

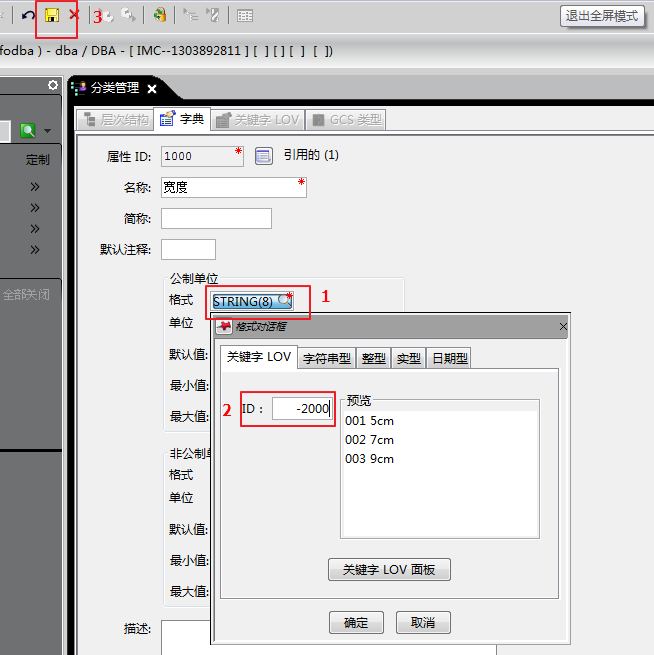

5)   打开格式对话框。根据实际的格式，用户需选择相应的类型。字符串型、整型、实型、日期型都是让用户自动输入的格式，而关键字LOV是下拉列表格式的。如果格式是关键字LOV格式的，必须先配置好适用的关键字LOV。在ID框里输入关键字LOV的ID，然后回车，如果存在该ID，则在预览框里显示下拉列表的内容，如图示。

6)   最后点击标题栏上【保存】图标保存该设置。

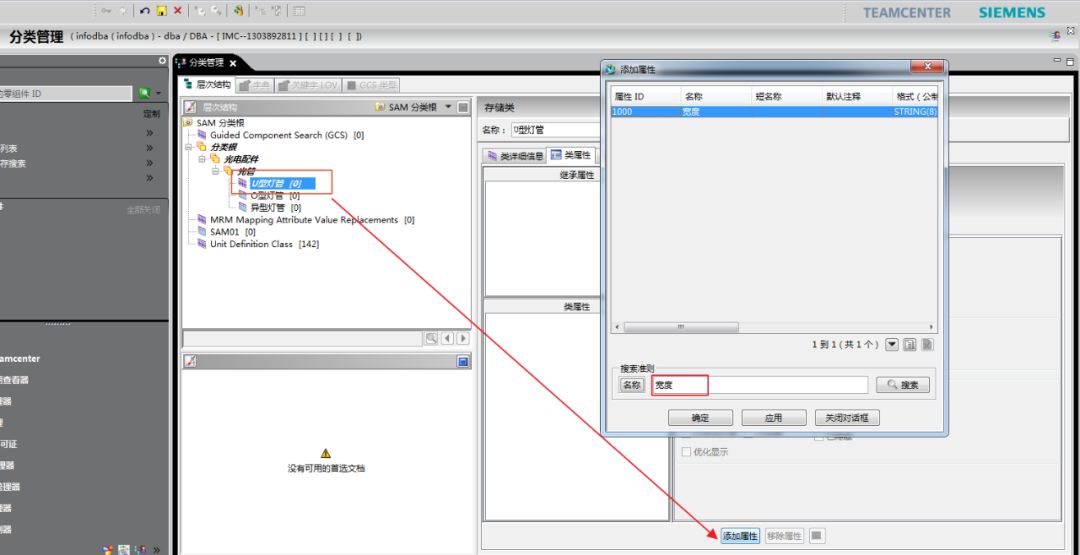

1)    先选择类的节点，然后在右边定义面板点击【添加属性】，如图示。

2)    在弹出的选择面板中键入名称，选择指定的属性。

3)    点击【确定】，即可完成属性的添加。

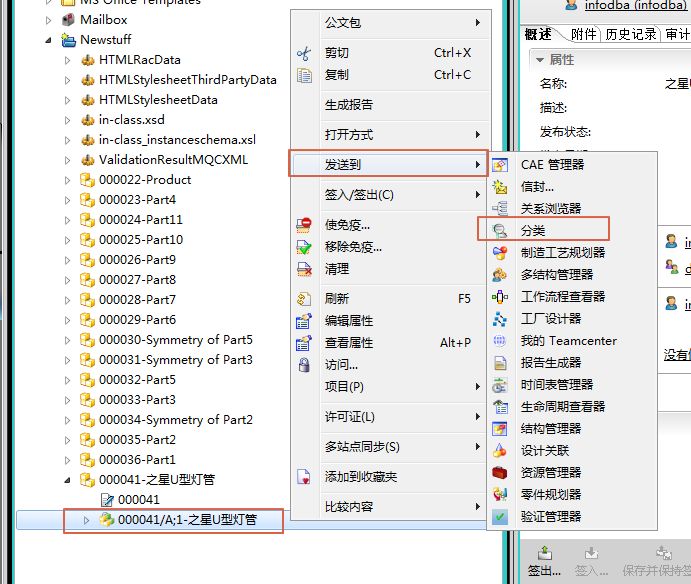

1)     选择现在需要分类的零部件，点击右键，选择发送到【分类】，如图示。

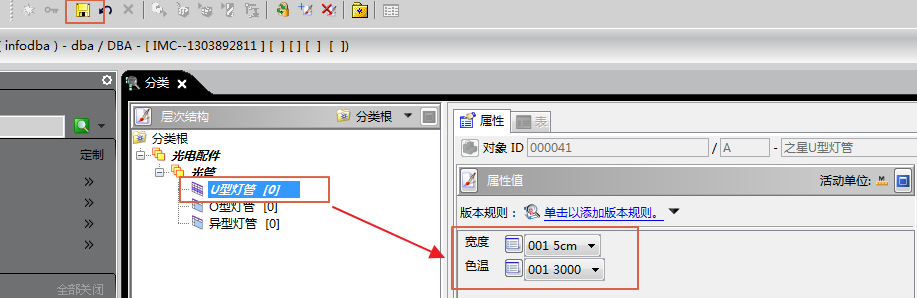

  3）展开分类根，双击相应的类，在右边的属性里输入属性值或从下拉列表中选取相应的属性值，如图示。

4)   最后点击标题栏上【保存】图标保存该设置。
