在Teamcenter胖客户端的客制化工作中，定制样式表是一种无需代码编译、最简单的定制方式。开发者通过这种方式，可以实现对 form 表单、属性视图、汇总视图以及新建对象等页面布局的调整，从而满足实际业务中多样化的用户需求。

1、搜索样式表

TC样式表是在XMLRenderingStylesheet 这种类型的数据集中定义的。可按照以下步骤找到系统缺省的样式表，并了解其对应的注册类型。

  • 在我的Teamcenter透视图中，点击【打开查询视图】按钮。

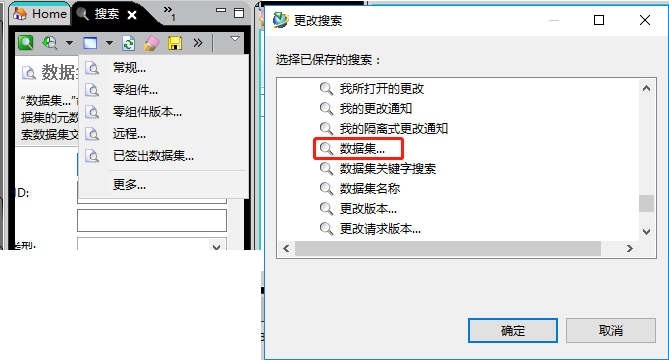

  • 点击【选择搜索】右侧的小三角形按钮，选择【更多...】，然后选择系统已定义的搜索，即【数据集...】，如图 1所示。

图1 搜索数据集

  • 在【类型】值列表框中选择 XMLRenderingStylesheet 类型数据集，如图 2。如果需要查找特定类型的样式表，可在【名称】文本框中输入与这种特定类型相关的字符串，例如，当需要查找所有 item 或 item revisions 类型的样式表时，可在【名称】中输入“*item*”。

图2 定义搜索条件

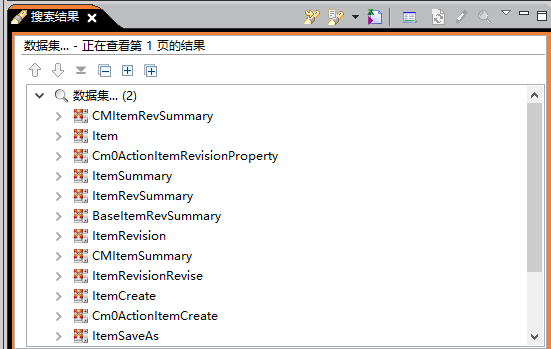

  • 点击回车，或者单击【执行搜索】按钮，搜索结果将被显示在【搜索结果】视图中，如图3所示。

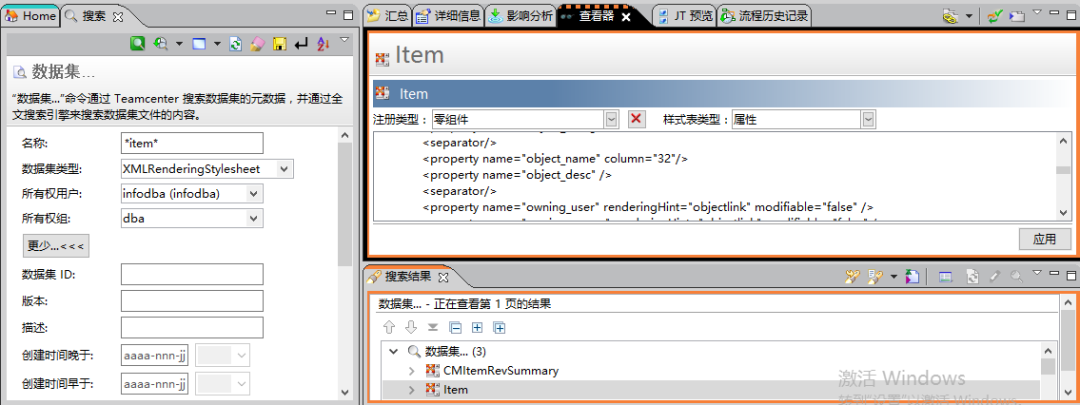

图3 搜索结果

  • 在【搜索结果】视图中选择需要查看的样式表，再点击【查看器】视图面板，此时将显示出对应样式表的内容，如图4所示。对于图示的样式表，其注册类型为【零组件】，样式表类型为【属性】，它表示该样式表用于定义零组件的属性界面布局。

图4 样式表注册类型及其类型

2、注册样式表

如前所述，每一个常见的业务对象（比如 item、Folder、数据集等）都有用来定义它们属性布局的样式表。下面就以某项目中定义的数据模型——B8_BIWHuman为例，说明如何为它的版本汇总视图注册一个新的样式表。

  • 利用搜索找到系统缺省的样式表ItemRevSummary，将其另存为新的数据集，例如：MyItemRevSummary，根据实际业务需要，将需要显示的部分（属性、工具…）添加到样式表中，将不需要的部分移除，完成修改后，需注意点击保存。

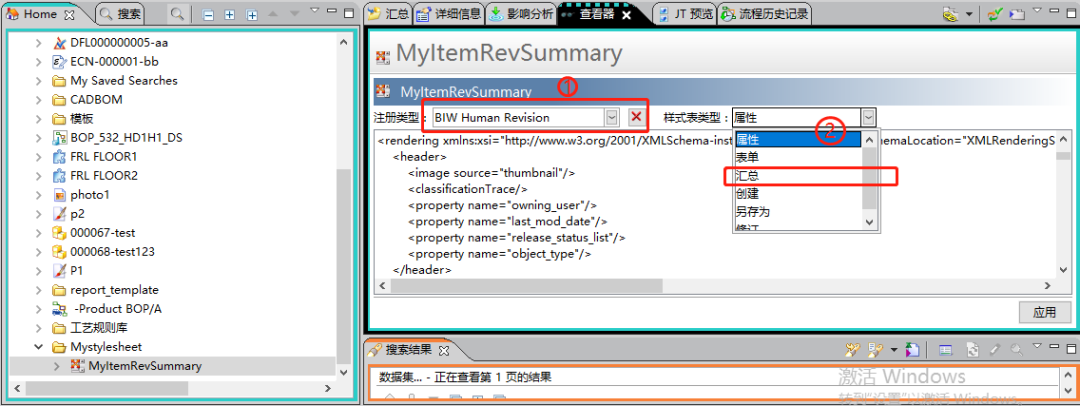

确认已选中刚才创建样式表，在【查看器】视图中，从注册类型中选择“B8_BIWHuman Revision”，从样式表类型中选择“汇总”，如图5所示，再点击【应用】。

图5 注册样式表

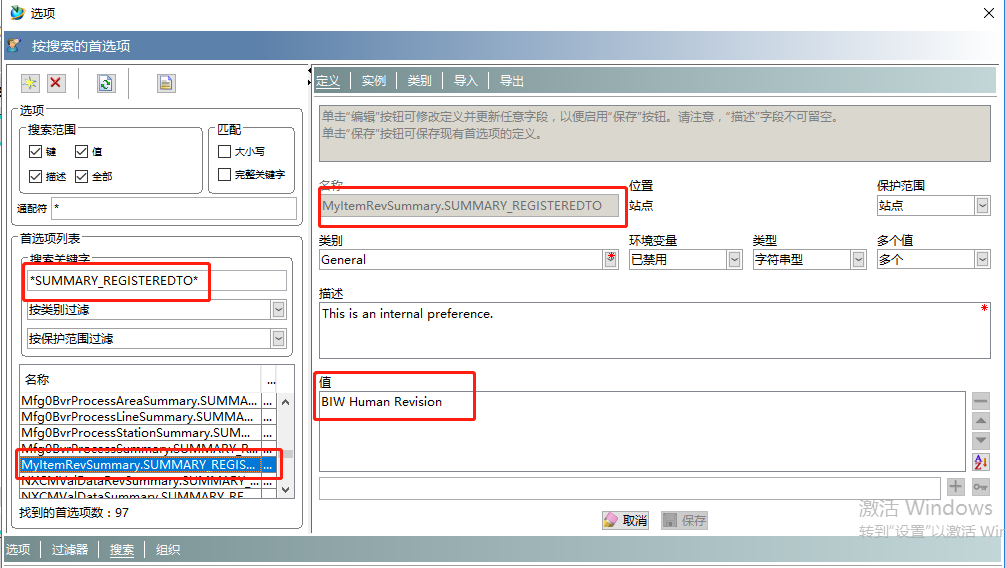

  • 一旦完成注册，系统将自动创建两个首选项。点击【编辑】à【选项】，选择【搜索】选项页，输入“*SUMMARY_REGISTEREDTO *”，即可找到图6所示的注册首选项——MyItemRevSummary.SUMMARY_REGISTEREDTO，值为BIW Human Revision。

图6 样式表注册类型首选项

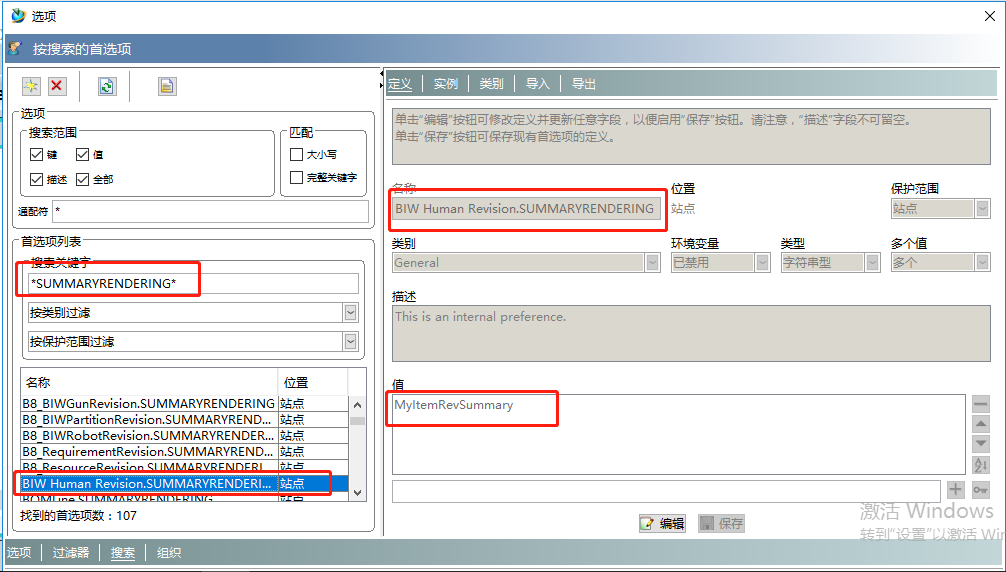

        同样的，输入“*SUMMARYRENDERING *”找到汇总首选项，即 BIW HumanRevision.SUMMARYRENDERING，如图7所示。

图7 样式表汇总类型首选项

        注意观察这两个首选项，其中样式表汇总类型首选项的结构是：

<dataset_name.SUMMARY_REGISTEREDTO=<type-name>

        其中dataset_name 表示该数据集名称，<type-name>表示业务对象类型，SUMMARY表示用于定义汇总页面。因此图6首选项的意思就是，数据集 MyItemRevSummary 作为“汇总”样式表，应用到 “BIW Human Revision”业务数据模型上。同样地，另一个首选项，也可以抽象为<type_name>. SUMMARYRENDERING =<dataset_name>。注意，这两个首选项是缺一不可的关系。

3、 样式表类型

        在Teamcenter系统中，可用来注册的样式表类型主要有以下几类：

  • 属性

    用于定义【属性】页面的布局。在业务对象上点击右键，再选择【查看属性】，即可弹出图8所示的属性对话框。相关首选项如下：

 <dataset_name>.REGISTEREDTO=<type-name>

<type_name>.RENDERING=<dataset_name>

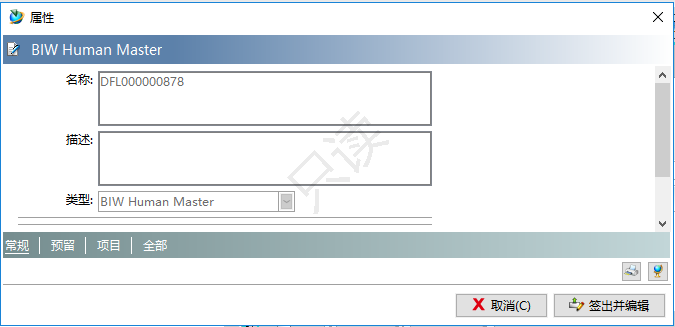

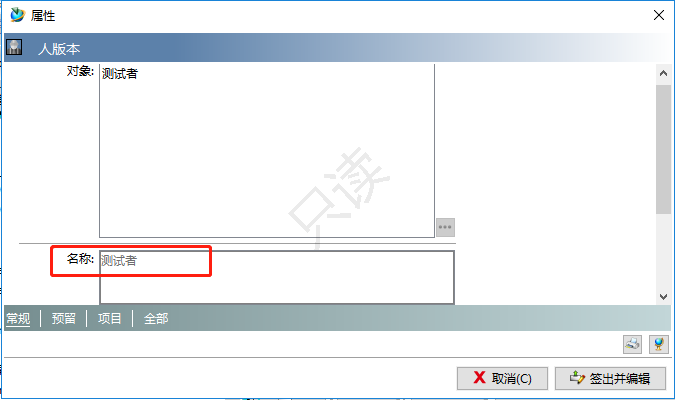

图8 属性界面

  • Form 表单

    用于定义 Item maseter form 或者 Item RevisionMaster form 的 Form 表单布局。在某个表单上双击，即可查看图9所示的信息，也可以先选择表单，然后在查看器中查看。其所涉及的首选项如下：

<dataset-name>.FORM_REGISTEREDTO=<type-name>

<type-name>.FORMRENDERING=<datasetname>



图9 表单页面

  • 汇总

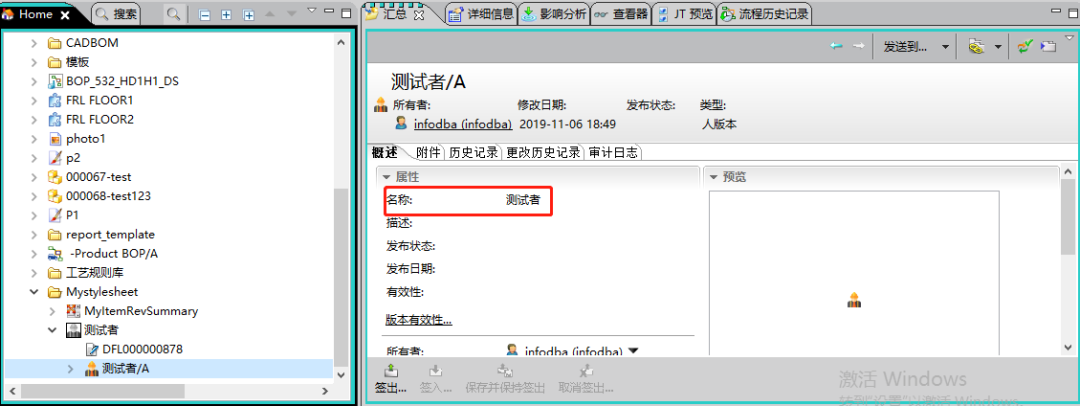

        用于定义【汇总】视图页面的布局，如图10所示。其涉及的首选项如下：

<dataset-name>.SUMMARY_REGISTEREDTO=<type-name>

<type-name>.SUMMARYRENDERING=<dataset-name>

 图10 汇总视图

  • 新建零组件对话框

        用于定义【新建零组件】对话框的页面布局，如图11所示，所涉及的首选项如下：

<dataset-name>.CREATE_REGISTEREDTO=<type-name>

<type-name>.CREATERENDERING=<dataset-name>

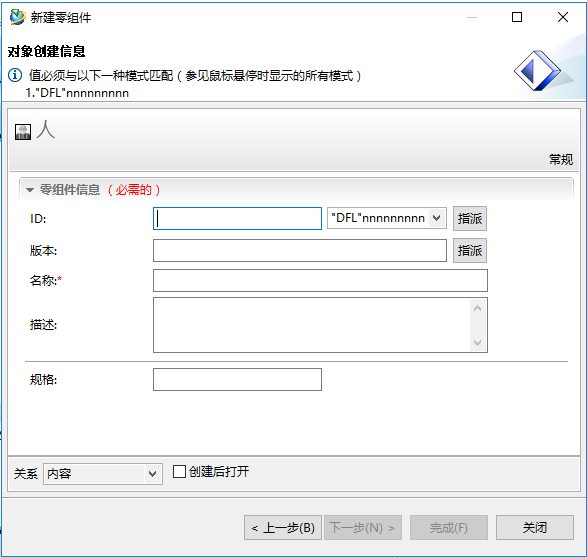

图11 新建零组件对话框

---------------------------------------------------------------------------
