今宏电子期刊 - 第二十一期—02 Plant Simulation应用 - 装配工位的应用

作者:Vic   Qiu        校对:Tony




在Plant Simulation搭建基础模型框架后,可以根据实际的生产过程中装配工位的工作情况,将相关参数输入到装配工位中,在软件中模拟装配过程,以达到在Plant Simulation中调试相关生产过程,提高产能的目的。



演示软件版本:Plant Simulation 15.0




1
创建模型

打开Plant Simulation,在开始的欢迎界面,直接点击【新建模型】的命令,创建模型,或者在【文件】→【新建】。

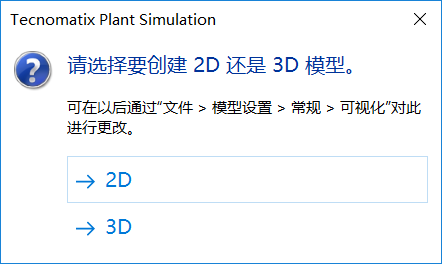

在弹出的窗口中选择2D模型。






2
创建简单的模型框架

从工具箱上的【物料流】命令组中,找到源、工位、选取并放置的对象,直接拖放至。

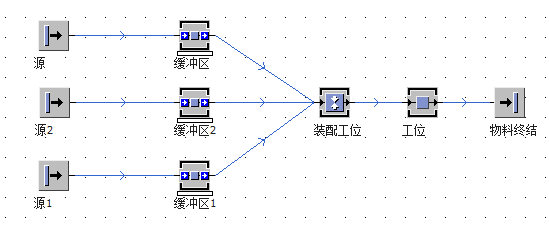

如下图,建立简单的仿真模型,源生成MU对象,经过以下流程,最后从物料终结移除,通过连线将各个对象连接起来,其中选取并放置对象出口可连接多个对象。






3
装配工位的相关设置

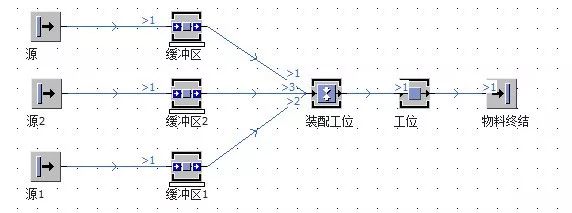

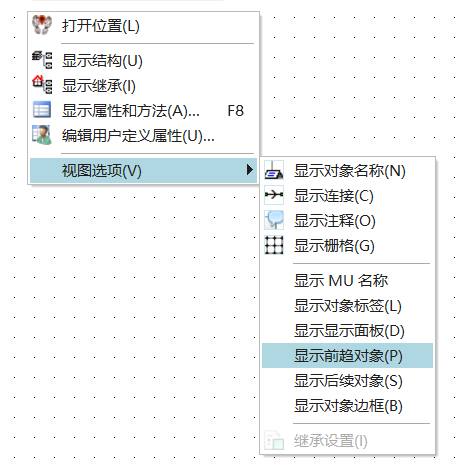

首先,我们在界面【单击鼠标右键→视图选项→显示前趋对象】,之后,我们能看到每个工位的前趋对象,这在后面的设置可以用到。然后我们按照之前的教程,将每一个源中的MU进行设置,这里将源1设置为容器,用于作为主装配件,源和源2设置两个不同的零件。

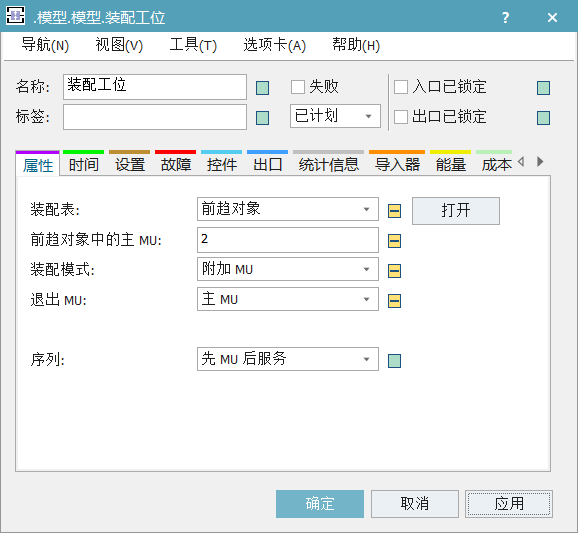

双击装配工位,打开装配工位设置窗口,我们依照下图选好每一个选项,其中装配表选择前趋对象之后可以打开一个附加表,具体操作后文会提到,然后前趋对象中的主MU,刚刚我们是设置了源1作为主MU,所以这里对应上图的前趋对象,我们写入2。

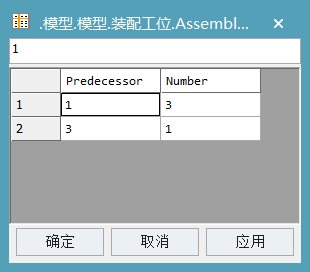

打开装配表,这里的Predecessor行即为前趋对象行,我们要装配的零件是源跟源2里面的零件,对应前趋对象1和3,然后输入相应的装配数量。






4
运行仿真,运行结果

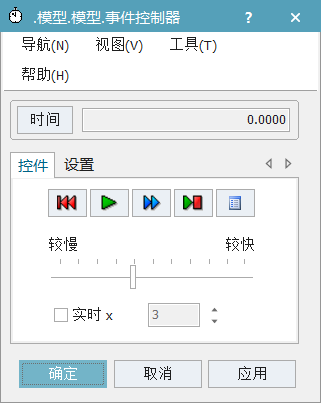

设置运行速度,点击【事件控制器】的运行,将速度调着较快。

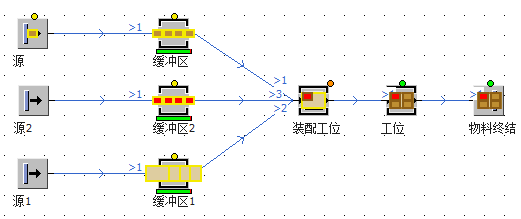

在运行一段时间之后,我们点击暂停,然后查看运行情况,这里我们可以看到,装配按照我们的意愿每个主MU上装了四个零件,然后我们查看零件类型,可以发现,装配工位按我们的需求,将零件按相应的数量进行装配。






以上是用Plant Simulation装配工位的简单设置过程,其他关联的应用操作我们会在后续更进一步交流。

---------------------------------------------------------------------------
