今宏电子期刊 - 第二十一期—01 NX WAVE几何链接器
在NX中，WAVE几何链接器的应用广泛，WAVE 是一种能实现相关部件间关联建模的技术 。因而可以基于另一个部件的几何体参数或位置去设计一个部件。WAVE 提供了解、 管理和控制这些关系和触发部件间更新的手段。
WAVE技术可用于：创建镜像体，以用于左右手零件；控制部件间的更新；查询、编辑、冻结、断开部件间的链接等。
通过 WAVE，可关联地将几何体从一个部件复制到另一个部件，并使所有参数在新位置可用。
图1 演示说明图

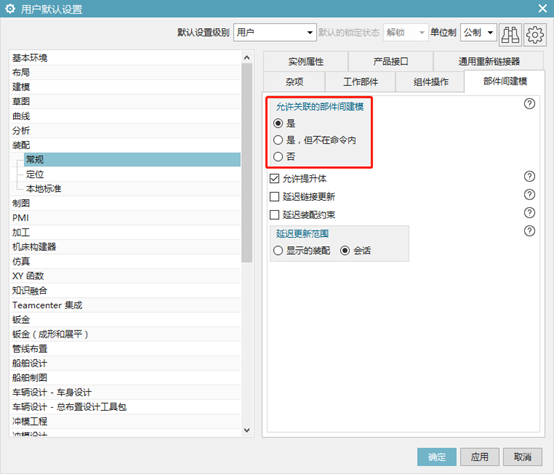

注意：为了利用WAVE几何链接器建立相关几何体，必须在用户默认里适当设置以使用相关功能。
图2 设置

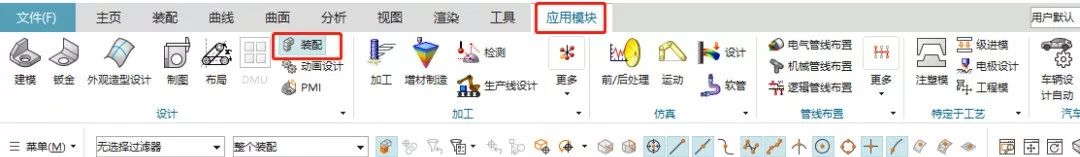

第一步，在应用模块中打开装配。

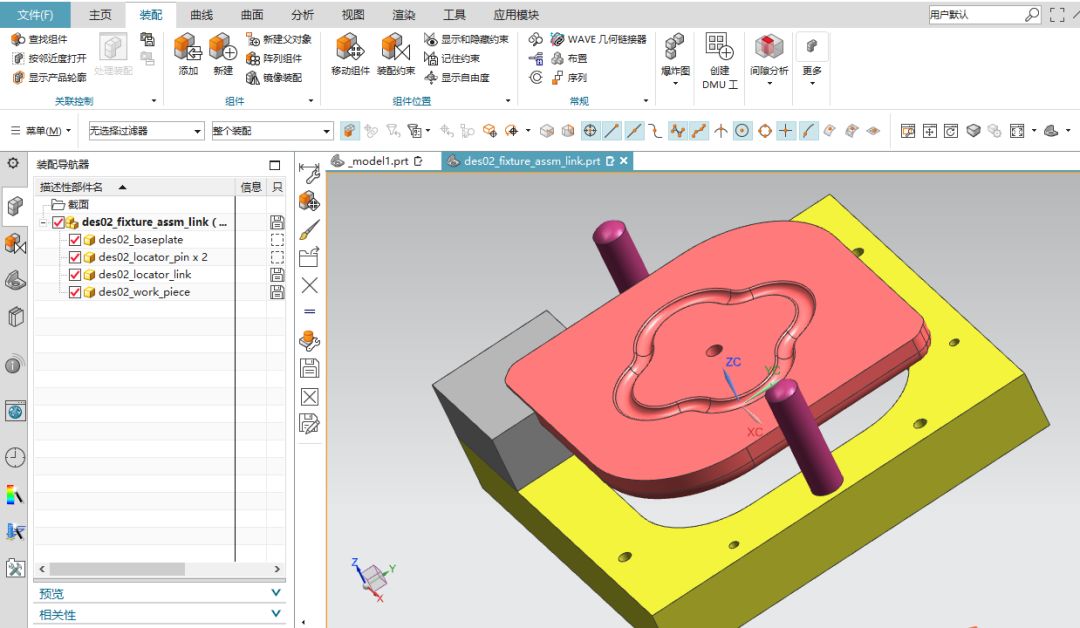

图3 打开装配
第二步，建立装配模型。
4 建立装配模型

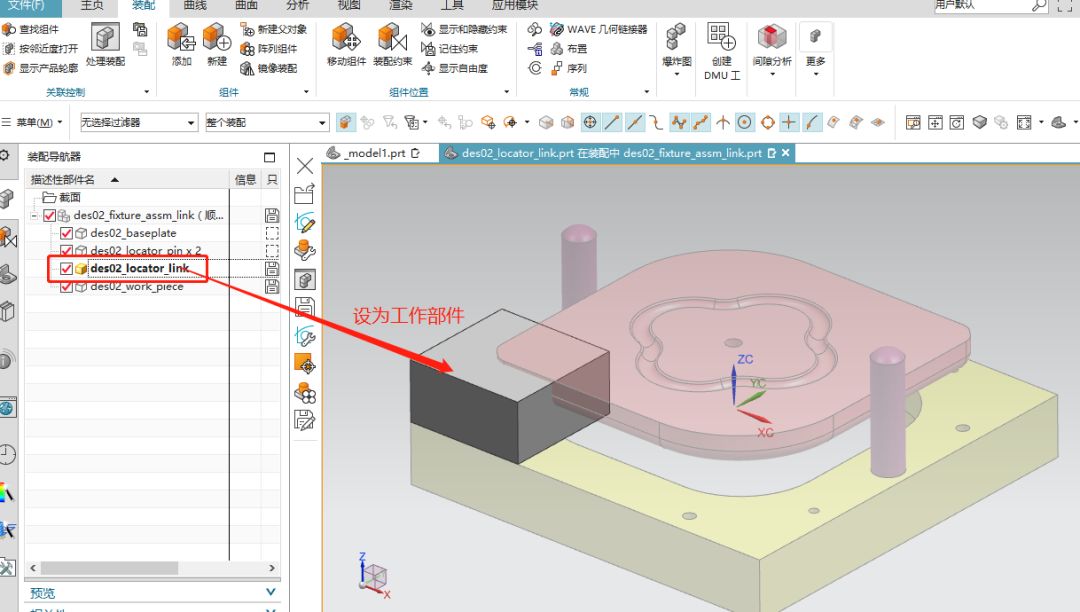

第三步，将需要变化的组件设为工作部件。
图5 设工作部件

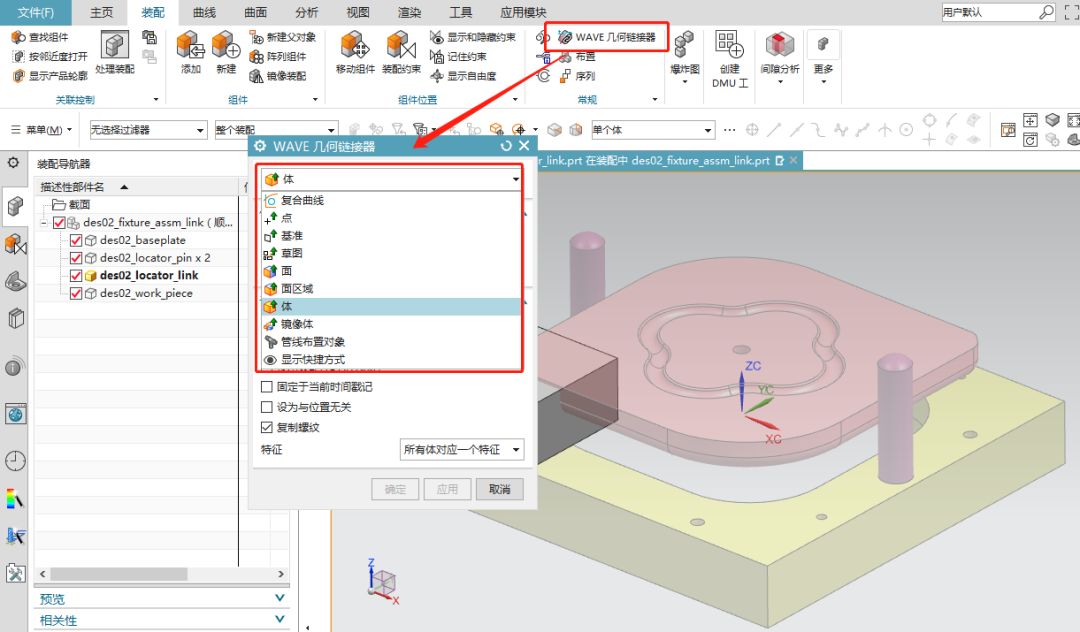

图6 打开WAVE几何链接器

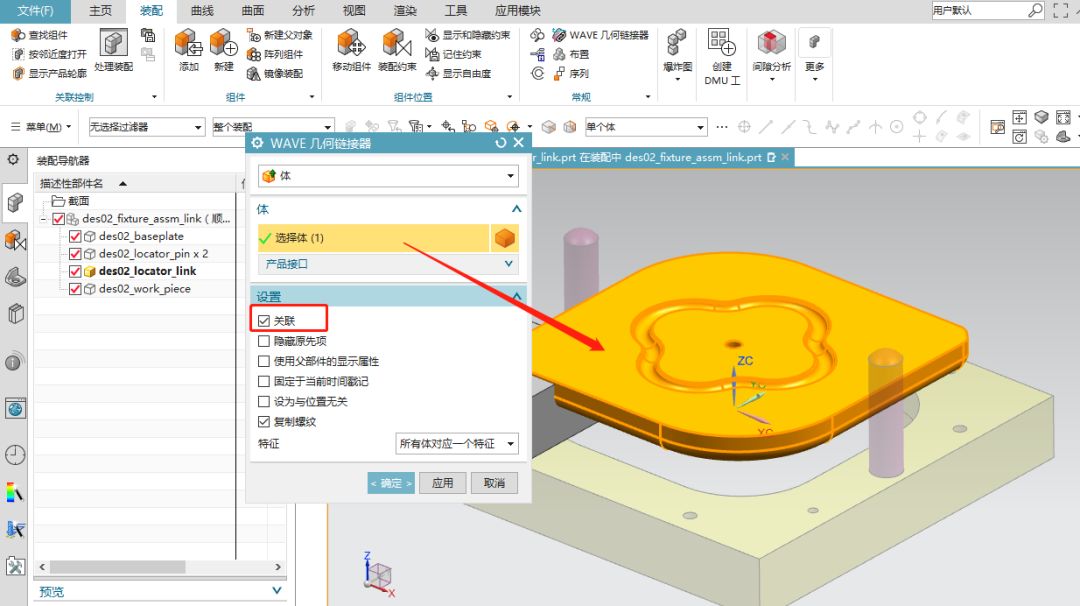

第五步，我们这里选择的对象为“体”，选择需要链接的部件。需要把“设置”中“关联”选项勾上，勾选上则与父对象保持关联。点击确定。生成的链接体可在部件导航器中查看。
图7 选择链接对象

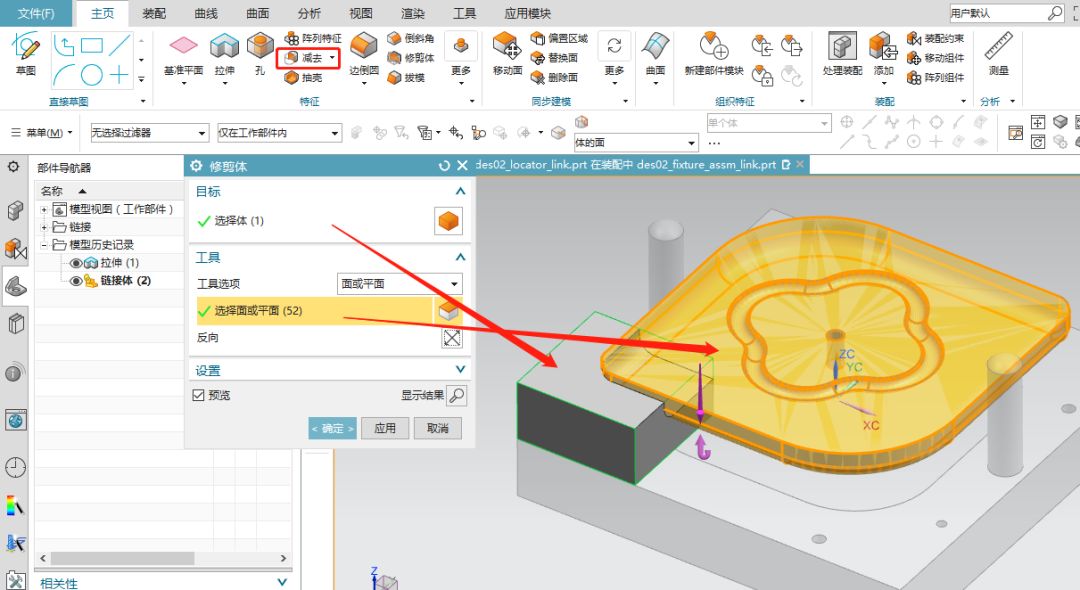

第六步，使用修剪体，目标为工作部件，工具为链接体。点击确定。
图8 修剪体

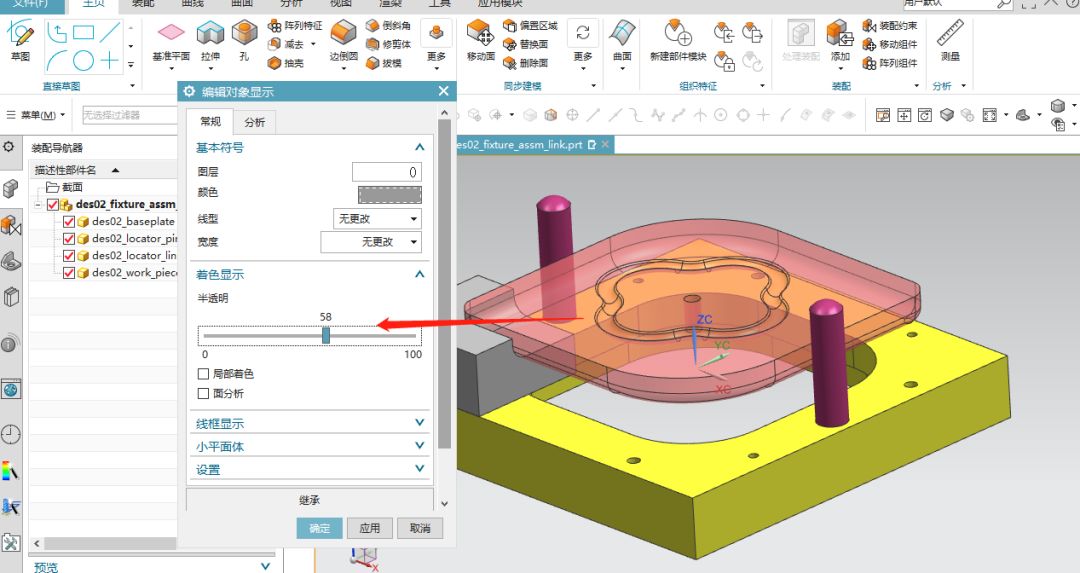

第七步，将链接体隐藏。将整个装配作为工作部件。为方便查看效果，把链接体的父对象半透明化，在选择的部件对象上右击，在弹出的列表中选择“编辑显示”，设置半透明度，点击确定。
图9 半透明化

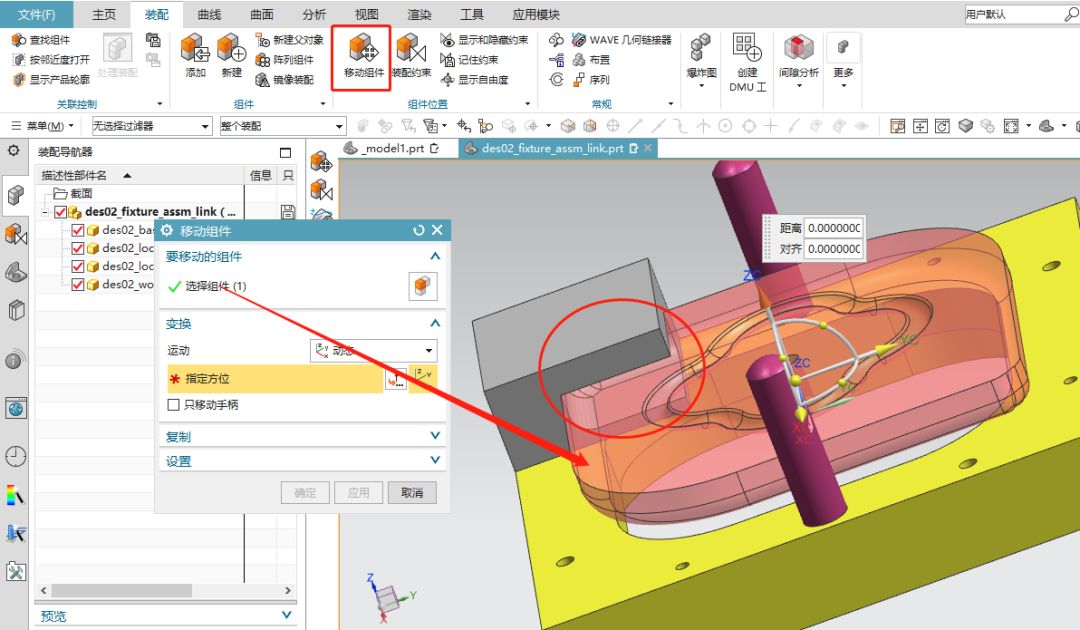

第八步，选择移动组件，移动红色部件，点击应用。可看到灰色部件修剪的部分随着链接对象的移动而发生改变。
图10 结果
- END -
