玩转NX同步建模，从“绘制几何”到“驱动逻辑”

在制造业数字字化转型的浪潮中，Siemens NX 作为高端CAD/CAE/CAM一体化平台，其“同步建模（Synchronous Modeling）”技术已成为中高级工程师提升建模效率与设计灵活性的核心能力。本文将围绕实际应用，对同步建模技术进行系统梳理与实战解析。

如果您已熟悉NX基本操作，想迈向更高的水平，建议重点提升以下能力：

✅ 理解同步建模与参数建模的适用场景

✅ 熟练使用移动与尺寸驱动命令

✅ 善用规则控制几何逻辑

✅ 建立标准件与模型重用意识

✅ 在装配环境中进行关联设计

同步建模是NX中融合参数化建模与直接建模优势的一种建模方式。不同于传统历史树依赖的参数化方法，同步建模允许设计者在无需回溯历史特征的情况下，直接对实体几何进行编辑，同时保留必要的尺寸与几何约束关系。

同步建模的核心优势：

对于用户而言，掌握同步建模不仅意味着“会用命令”，更重要的是理解其几何驱动逻辑。

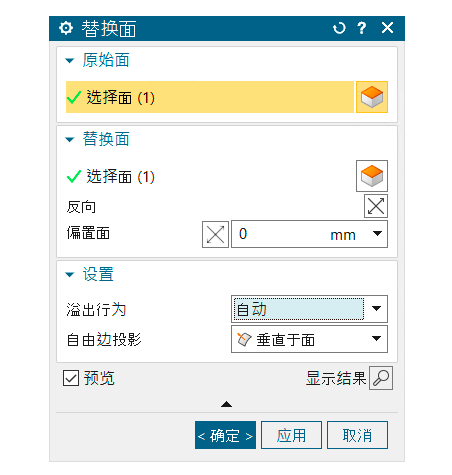

NX同步建模命令包含了多个强大且灵活的工具，帮助设计师快速、有效地修改模型，而不受传统特征历史的限制。通过这些命令，你可以直接对模型的几何形状进行操作，以下是NX同步建模中常用的一些命令：

工程变更（ECO）

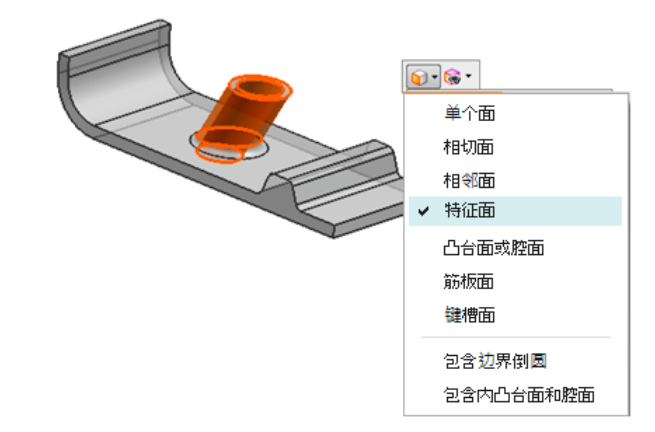

用户应重点掌握“规则集”的灵活运用。

同步建模强调“尺寸即驱动”。

2. 自动尺寸识别

系统可识别现有几何关系并自动生成尺寸标注。

对于产品迭代频繁的项目，尺寸驱动建模效率远高于传统方法。

在实际工程中，模型重用率极高。

2. 部件复制与变型

同步建模支持基于已有模型快速变型设计，而无需重建历史特征。

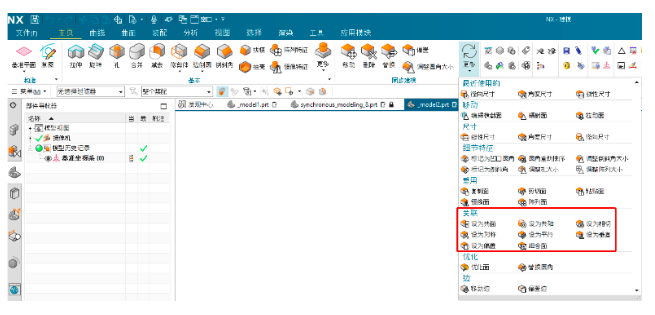

关联是保证设计一致性的关键。

1. 几何关联

通过规则保持共面、同轴、对称等关系。

2. 尺寸关联

修改关键尺寸时，相关几何自动更新。
